Модель: 9030381
| Виробник | Vilpe (Фінляндія) |
| Гарантія | технічна - 20 років; естетична - 10 років |
| Країна виробник | Фінляндія |
| Сфера використання | для бітумноі черепиці; для фальцевої покрівлі |
| Категорія | прохідний елемент |
| Діаметр, мм | 110; 125; 160 |
| Розмір, мм | 433х276 |
| Мінімальний ухил покрівлі, ° | 6 - 11,5 ° |

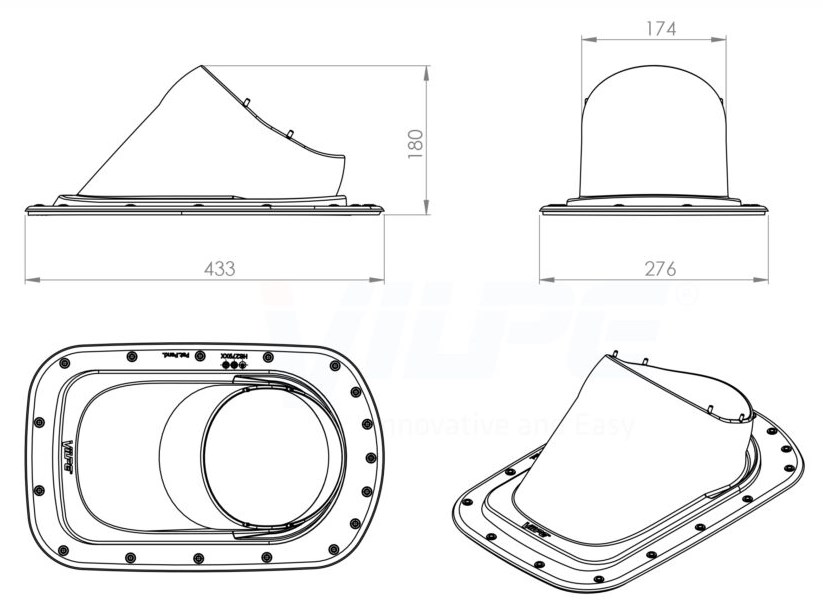

Технічні креслення CLASSIC VINO:

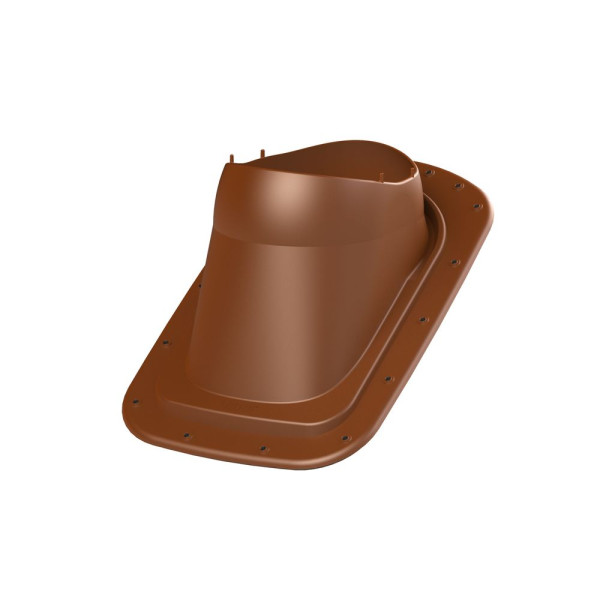

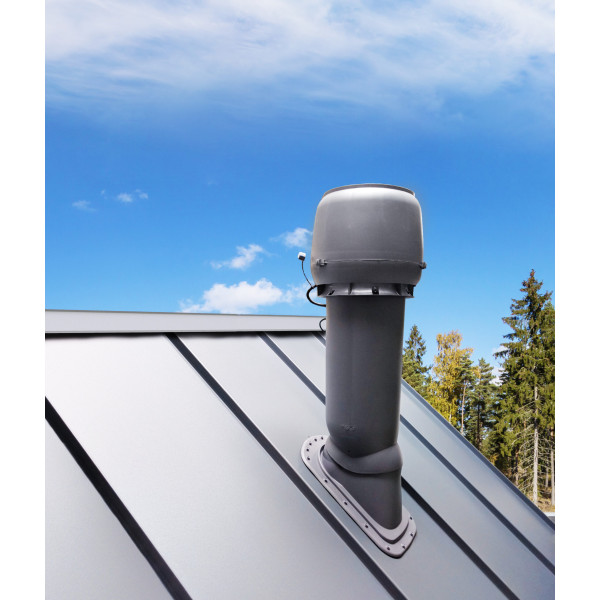

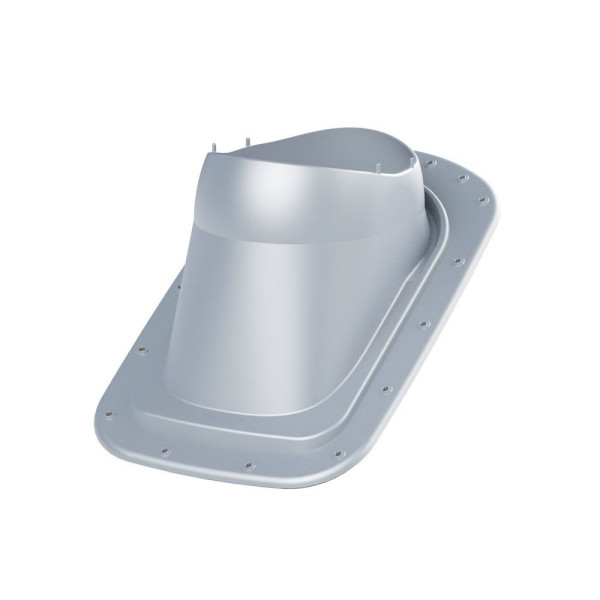

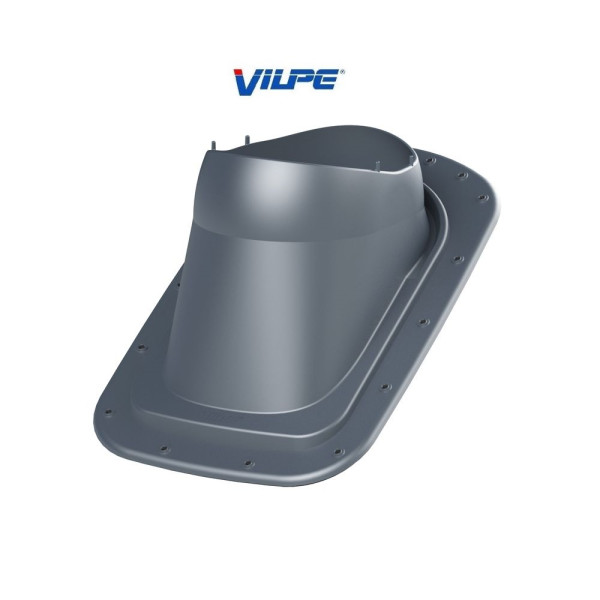

CLASSIC VINO прохідний елемент для монтажу на фальцевій та готовій скатній бітумній покрівлі труб та вентиляторів діаметром 110 –160 мм та антенного ворота. Герметичність монтажу забезпечується гумовим ущільнювачем на внутрішній стороні фланця.
Розміри: ширина 276 мм, довжина 433 мм.
Комплект: CLASSIC VINO прохідний елемент, шаблон, монтажна інструкція та набір кріплення.
Встановлюється: бітумна – на готову покрівлю, фальцева – при монтажі та на готову покрівлю.
Максимальний кут нахилу покрівлі для труб різного діаметру:
труба Ø 110 мм - 57ᵒ,
труба Ø 125 мм - 55ᵒ (ухил 57ᵒ, якщо підрізати комір труби),
труба Ø 160 мм - 47ᵒ (ухил 52ᵒ, якщо підрізати комір прохідного елемента).
Дані орієнтовні.
Мінімальний кут, що рекомендується, ухилу покрівлі для монтажу 11,5ᵒ, але можлива установка на покрівлю з мінімальним ухилом до 6ᵒ.
