Модель: 9030281
| Виробник | Vilpe (Фінляндія) |
| Гарантія | технічна - 20 років; естетична - 10 років |
| Країна виробник | Фінляндія |
| Сфера використання | для бітумноі черепиці; для фальцевої покрівлі |
| Категорія | прохідний елемент |
| Діаметр, мм | 110; 125; 160 |
| Розмір, мм | 351х266 |
| Мінімальний ухил покрівлі, ° | 11,5 ° |

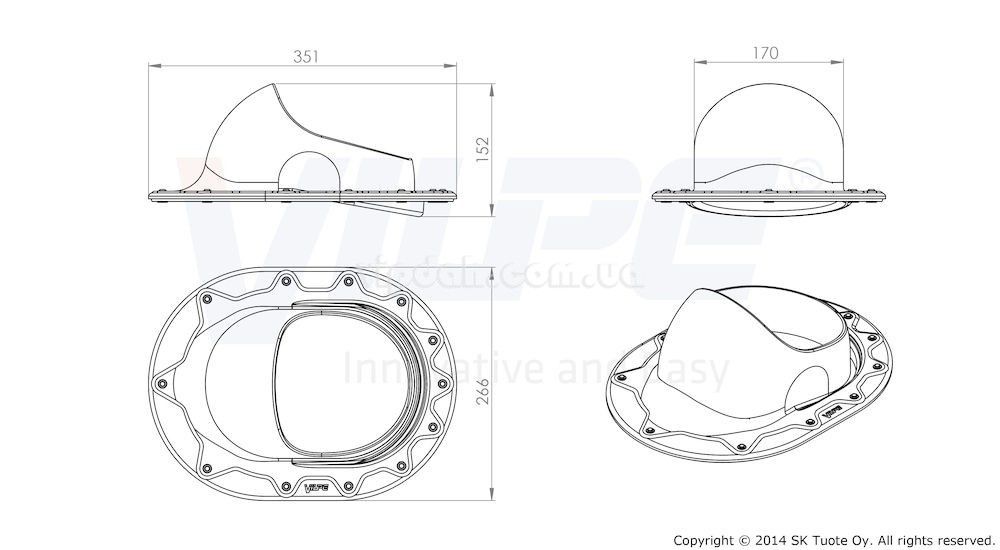

Технічні креслення CLASSIC:

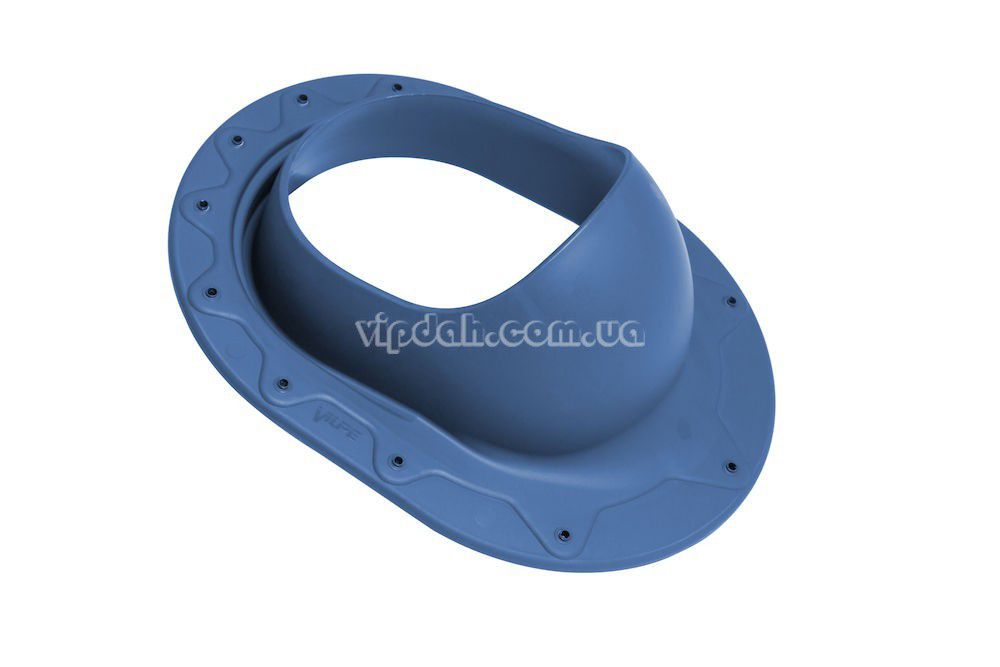

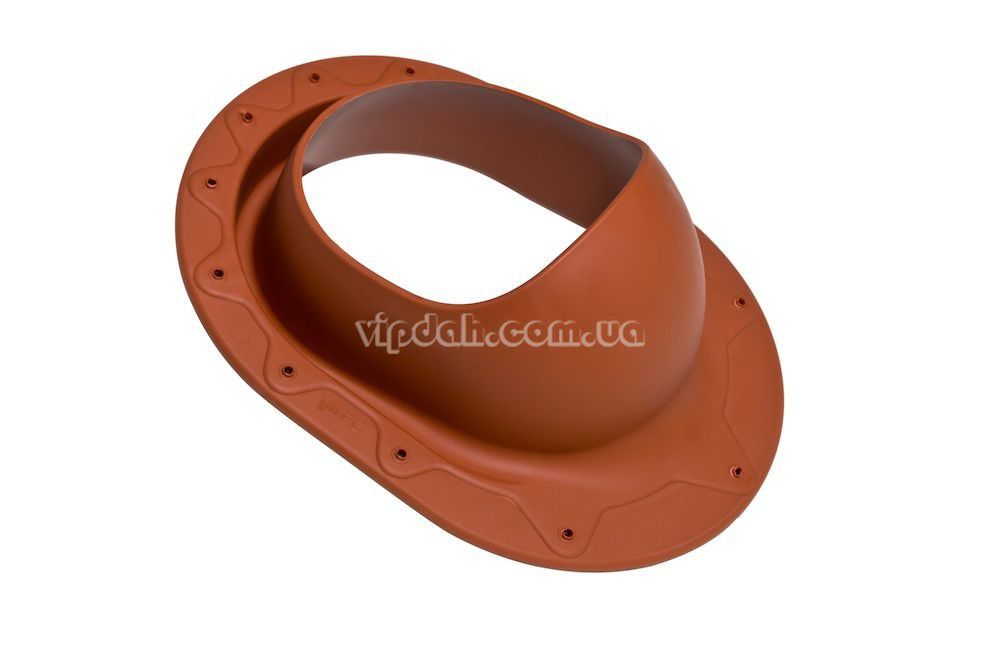

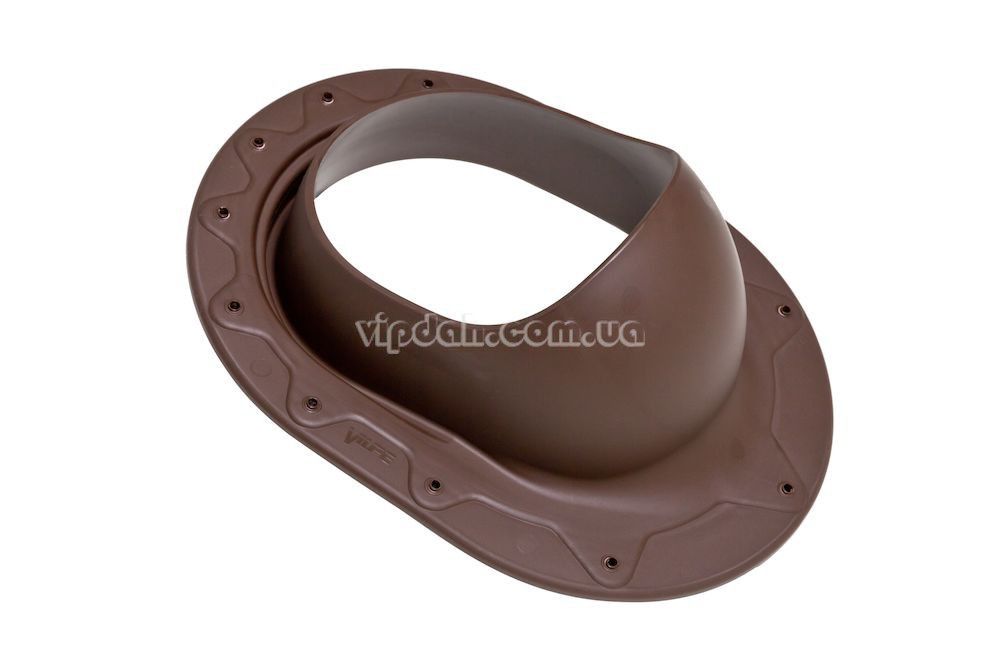

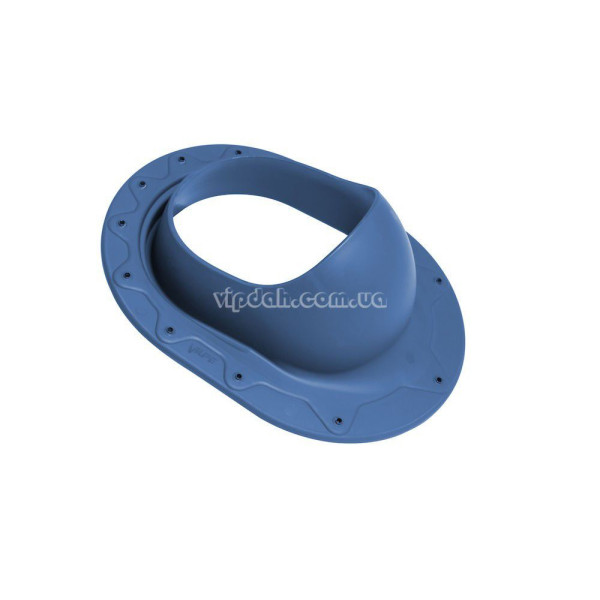

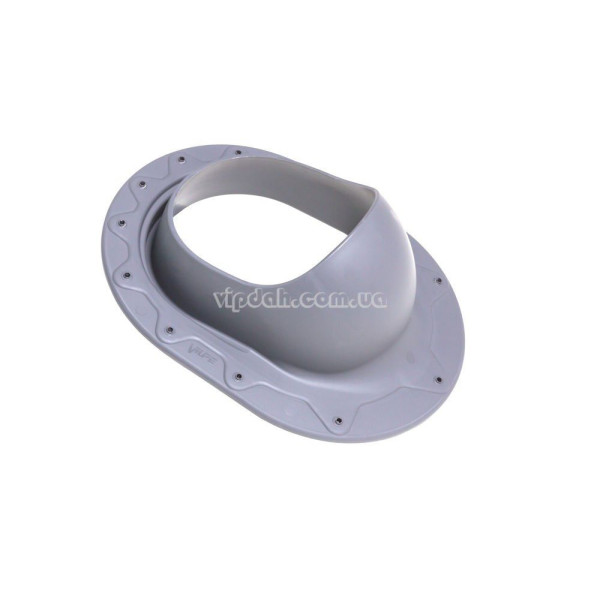

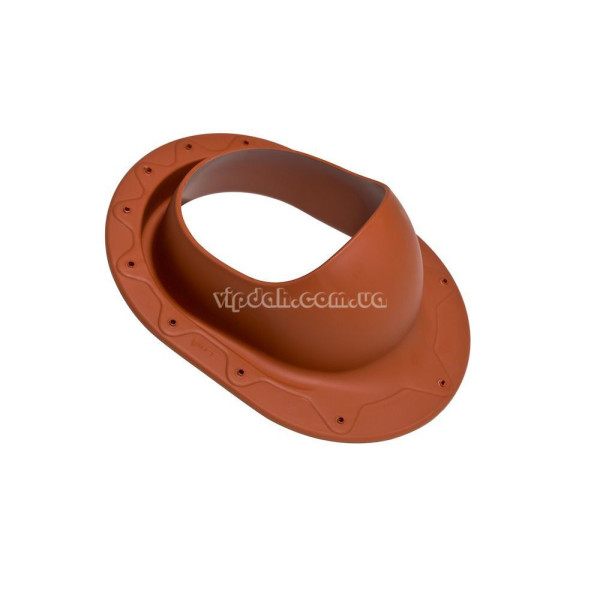

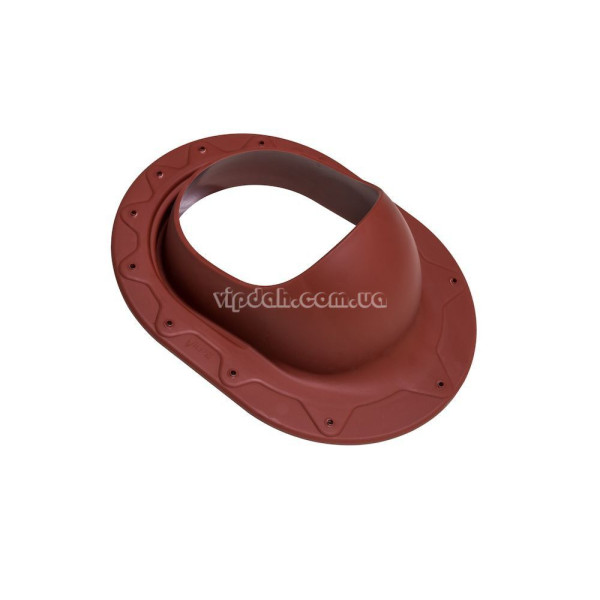

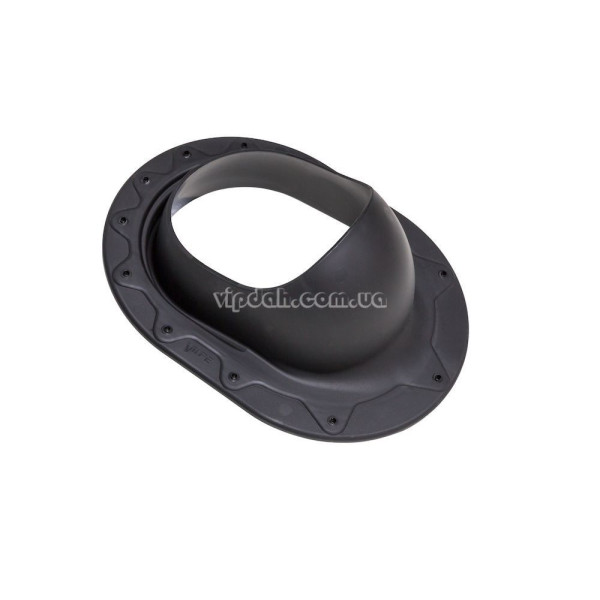

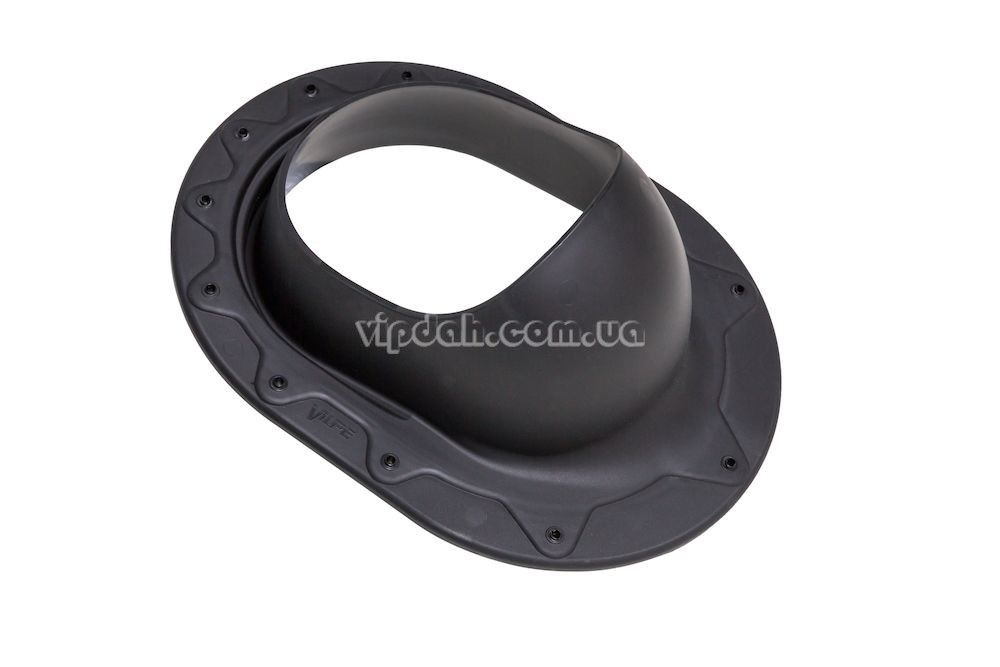

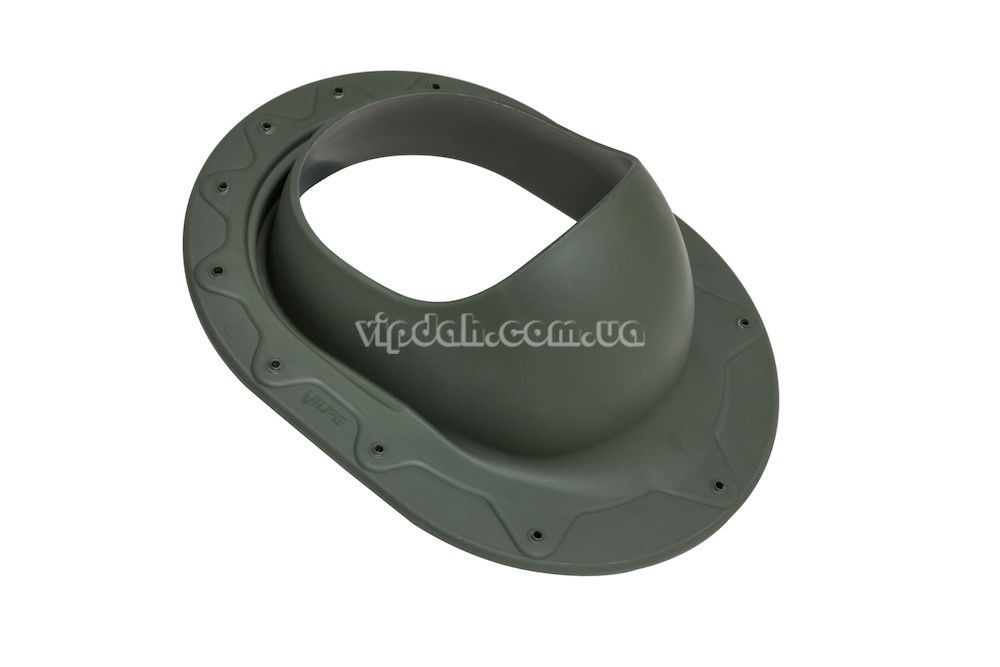

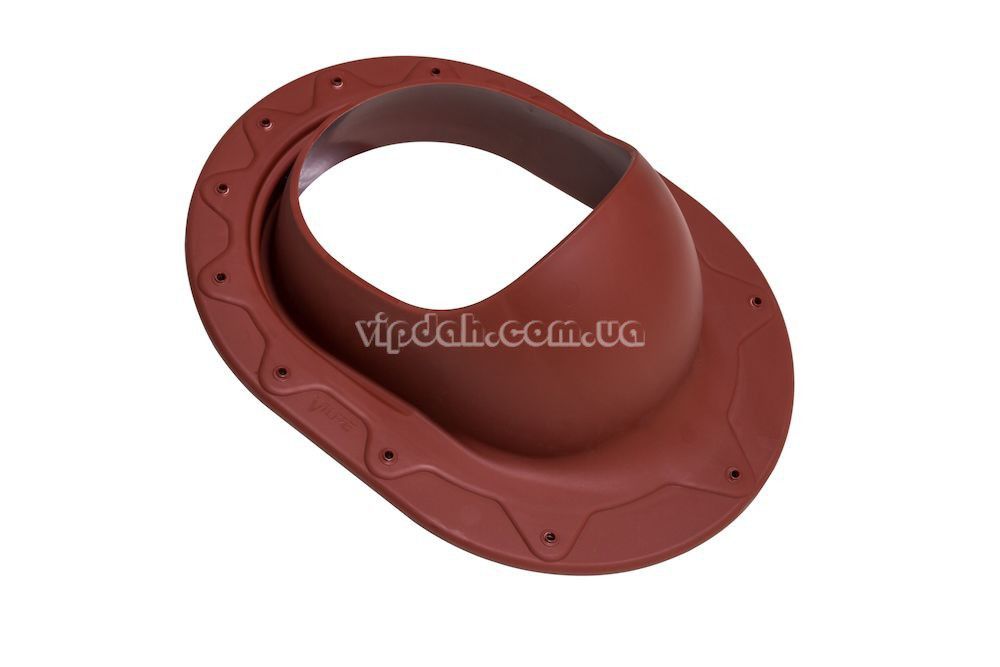

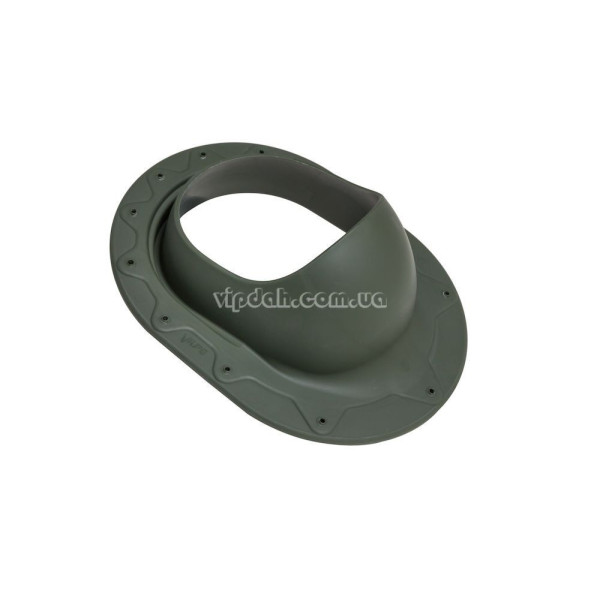

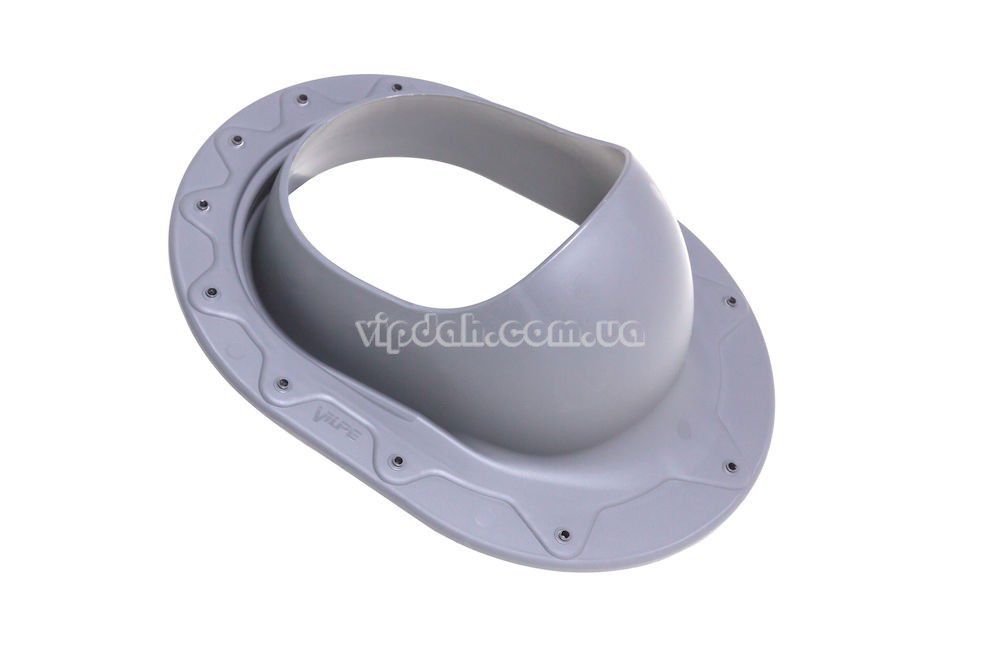

CLASSIC прохідний елемент для монтажу на фальцевой і готової бітумної скатної покрівлі труб і вентиляторів діаметром 110 -160 мм і антенного ворота. Герметичність монтажу забезпечується гумовим ущільнювачем на внутрішній стороні фланця.
Розміри: ширина 266 мм, довжина 351 мм.
Комплект: прохідний елемент, кільце гідрозатвори, шаблон, інструкція по монтажу кільця гідрозатвори і набір кріплення (саморізи 12х38 мм б / ш в колір + насадка).
Встановлюється на готову покрівлю.
Максимальний кут нахилу покрівлі для труб різного діаметру:
труба Ø 110 мм - 55° *,
труба Ø 125 мм - 55° **,
труба Ø 160 мм - 48° **.
* - в комплекті з гофрованої трубою допустимий кут монтажу зростає.
** - при необхідності підрізати воріт труби і прохідного елемента.
Дані орієнтовні.
Мінімальний рекомендований кут ухилу покрівлі для монтажу 11,50.
