Модель: 9030318
| Виробник | Vilpe (Фінляндія) |
| Гарантія | технічна - 20 років; естетична - 10 років |
| Країна виробник | Фінляндія |
| Сфера використання | для металочерепиці |
| Категорія | прохідний елемент |
| Діаметр, мм | 110; 125; 160 |
| Розмір, мм | 330х260 |
| Мінімальний ухил покрівлі, ° | 11,5 ° |
Технічні креслення MUOTOKATE:

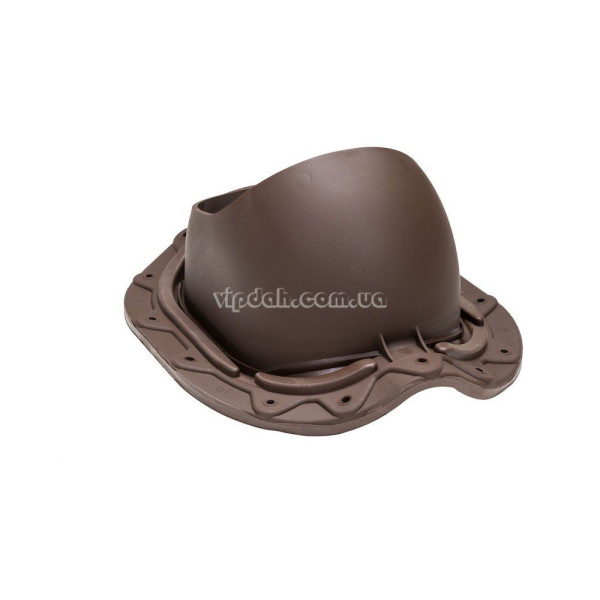

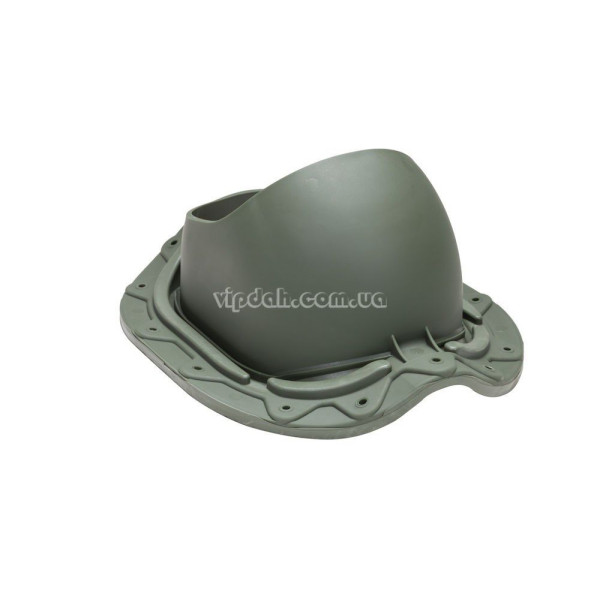

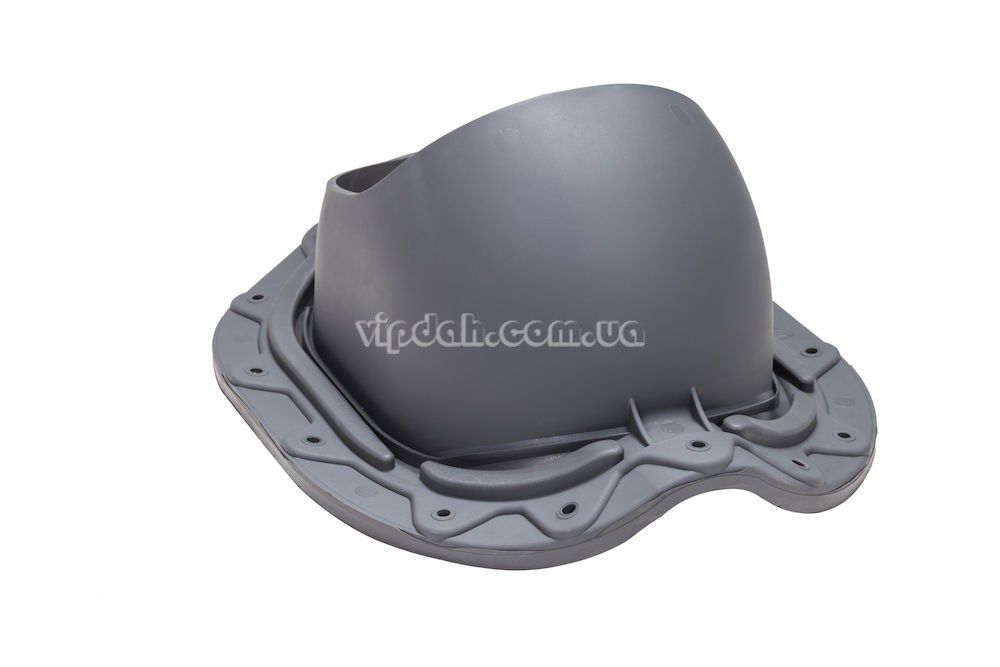

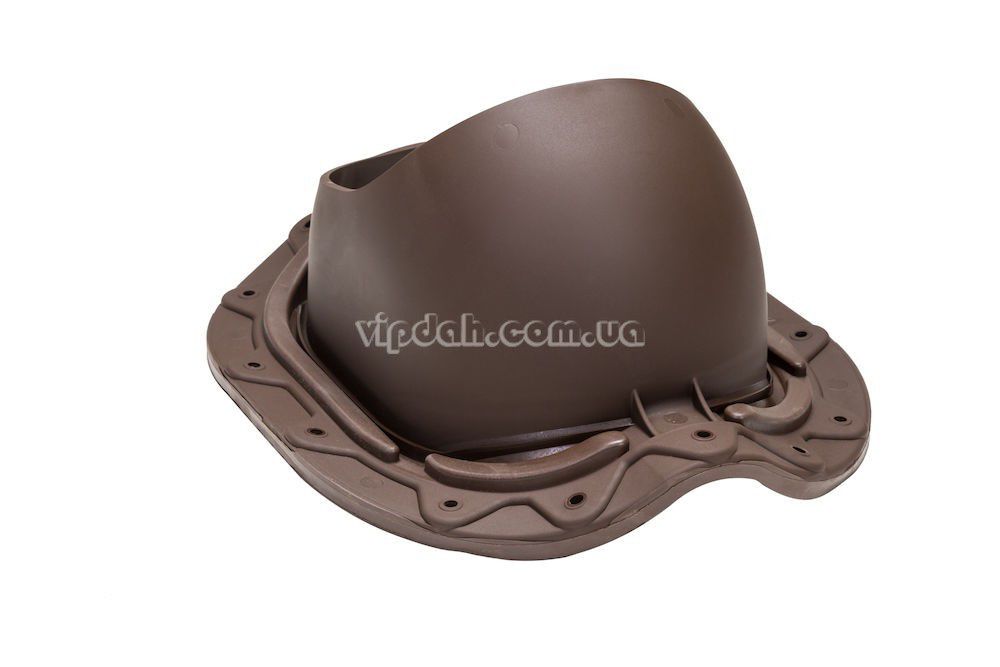

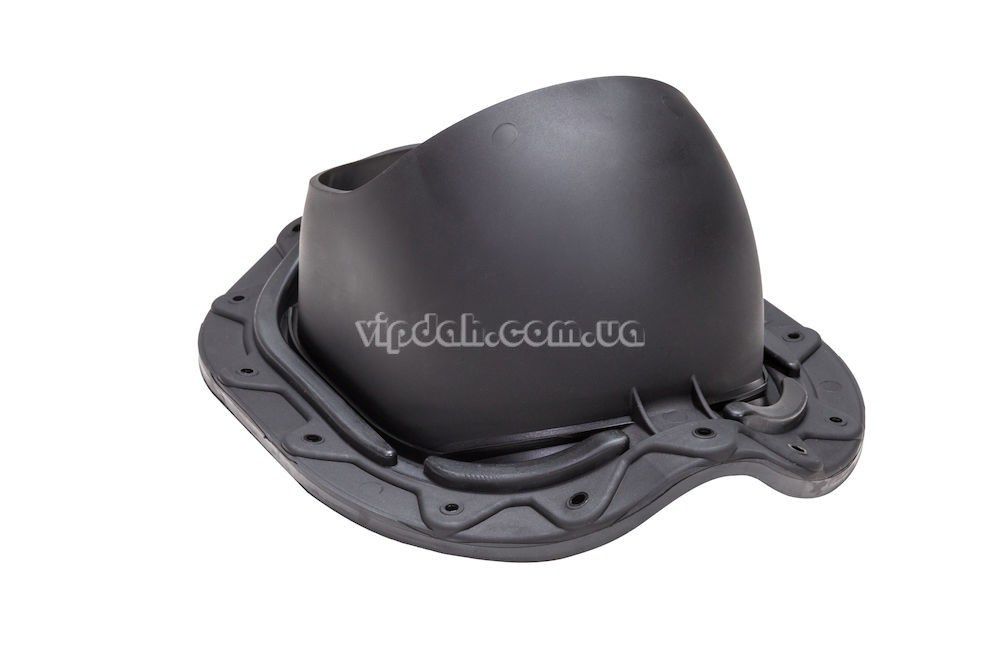

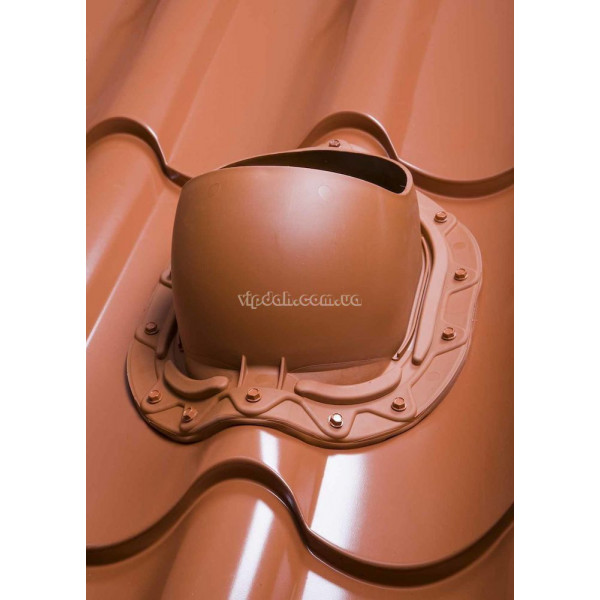

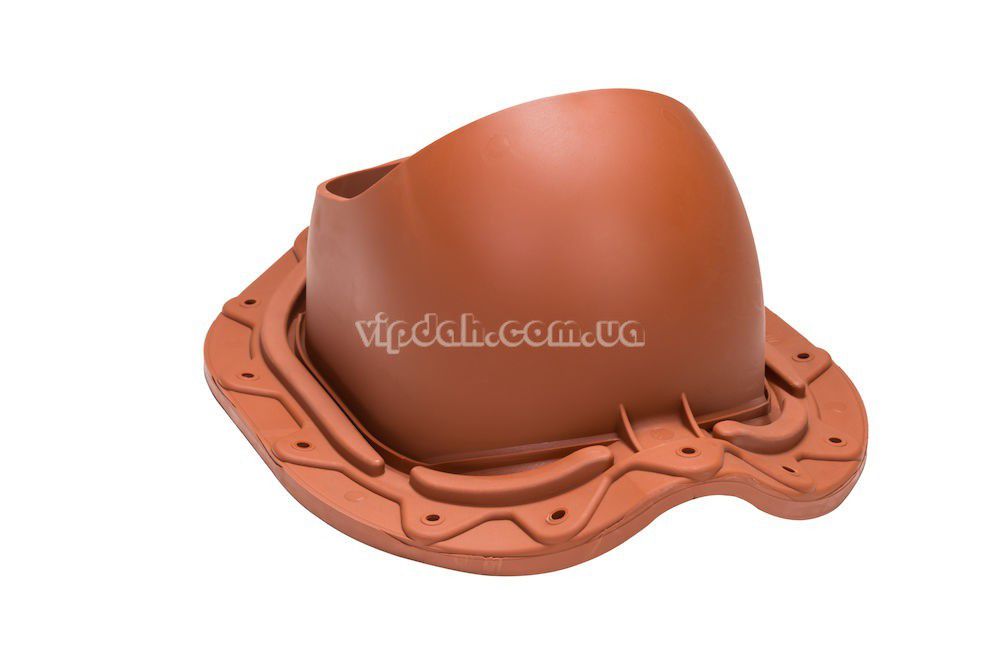

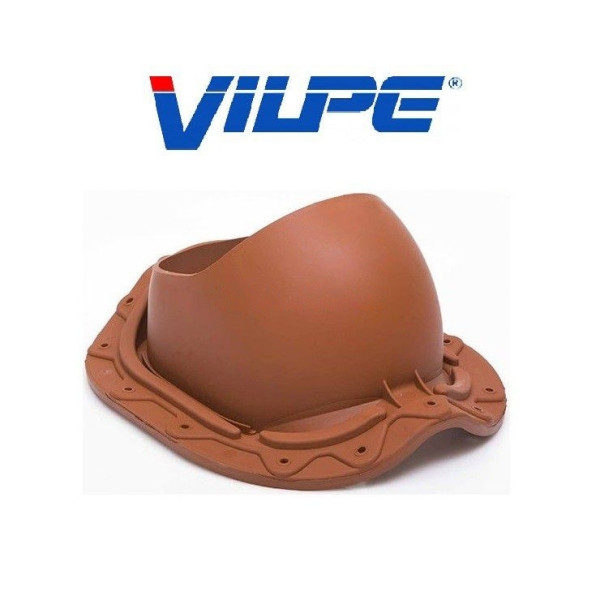

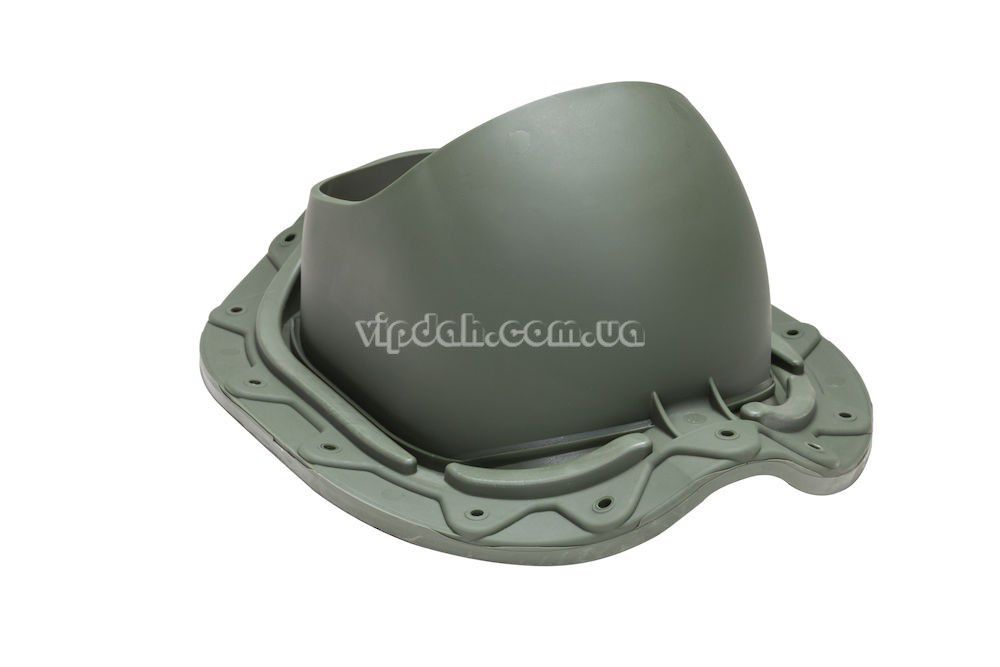

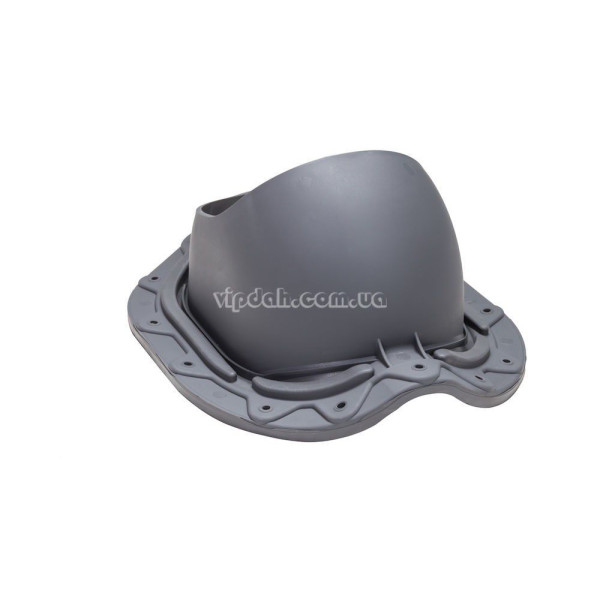

MUOTOKATE прохідний елемент для монтажу на металевих покрівлях з профілем Monterrey (ширина хвилі ≈ 183,3 мм, довжина профілю min 350 мм, висота профілю ≈ 39 мм) труб і вентиляторів діаметром 110 -160 мм і антенного ворота.
Розміри: ширина 261 мм, довжина 330 мм.
Комплект: MUOTOKATE прохідний елемент, кільце гідрозатворне, інструкція по монтажу кільця гідрозатвор, MUOTOKATE шаблон, герметик на безуксусній основі і набір кріплення (саморізи 8x25 мм б / ш в колір + 6х38 мм б / ш в колір + насадка + кріпильні кліпси-8 шт .).
Встановлюється при монтажі і на готову покрівлю.
Максимальний кут нахилу покрівлі для труб різного діаметру:
труба Ø 110 мм - 500 *,
труба Ø 125 мм - 450 **,
труба Ø 160 мм - 400 ***.
* - ухил 530, якщо підрізати воріт труби.
** - ухил 480, якщо підрізати воріт труби.
- ухил 500, якщо підрізати воріт прохідного елемента.
*** - ухил 420, якщо підрізати воріт труби.
- ухил 450, якщо підрізати воріт прохідного елемента.
Дані орієнтовні.
Мінімальний рекомендований кут ухилу покрівлі для монтажу 11,50.
