Модель: 9030327
| Виробник | Vilpe (Фінляндія) |
| Гарантія | технічна - 20 років; естетична - 10 років |
| Країна виробник | Фінляндія |
| Сфера використання | для металочерепиці; для цементно-піщаної черепиці; для керамічної черепиці |
| Категорія | прохідний елемент |
| Діаметр, мм | 160; 200; 250 |
| Розмір, мм | 960х544 |
| Мінімальний ухил покрівлі, ° | 11,5 ° |

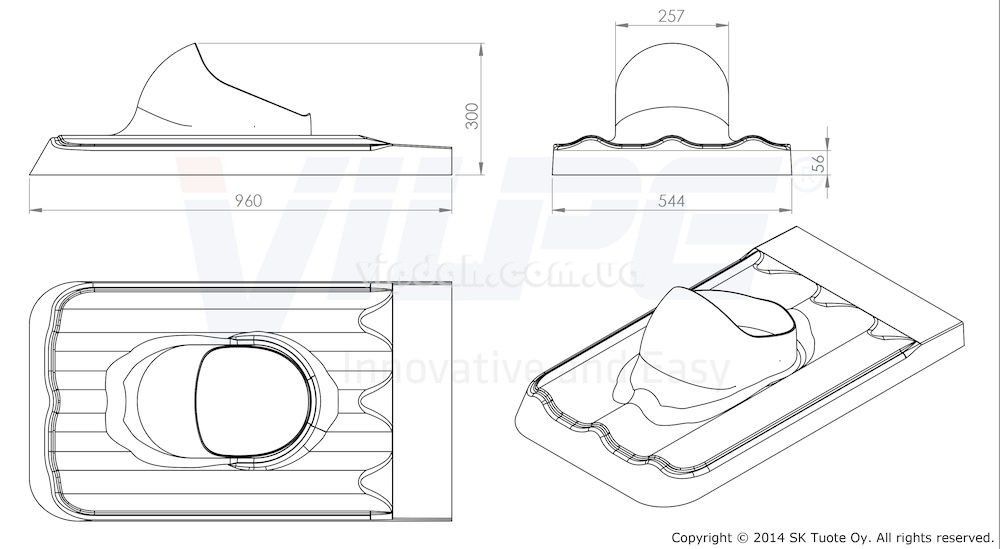

Технічне креслення XL UNIVERSAL/PELTI:

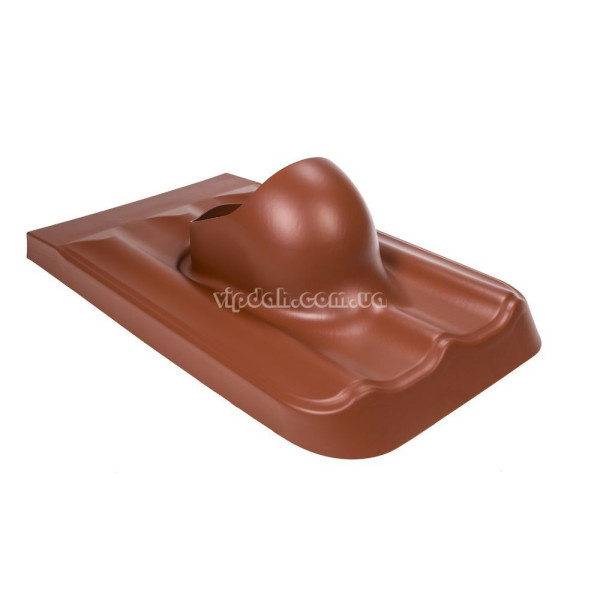

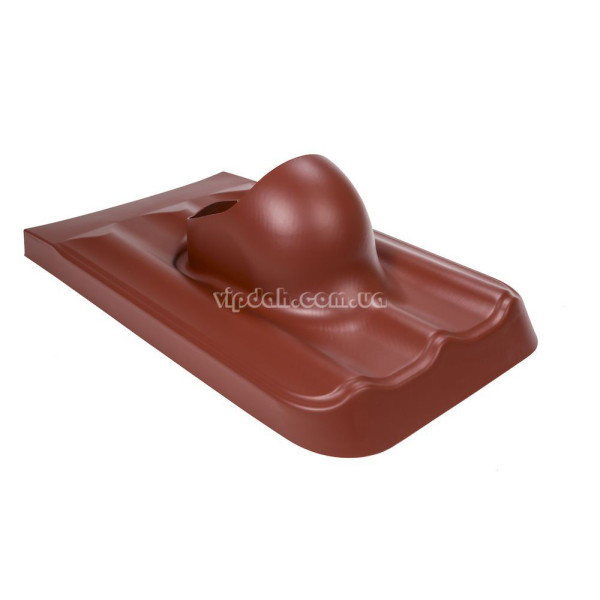

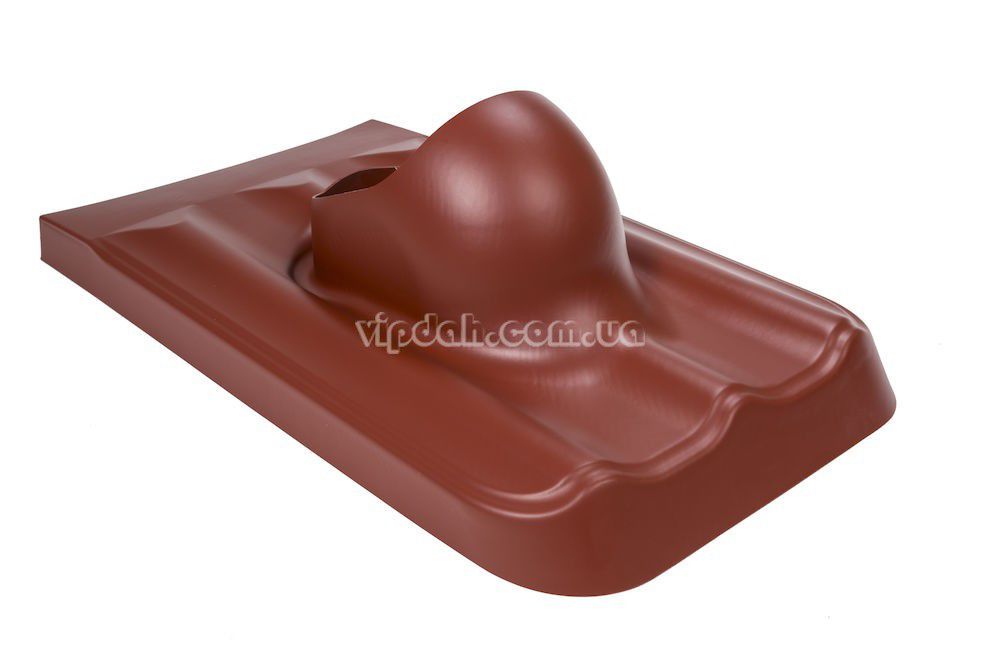

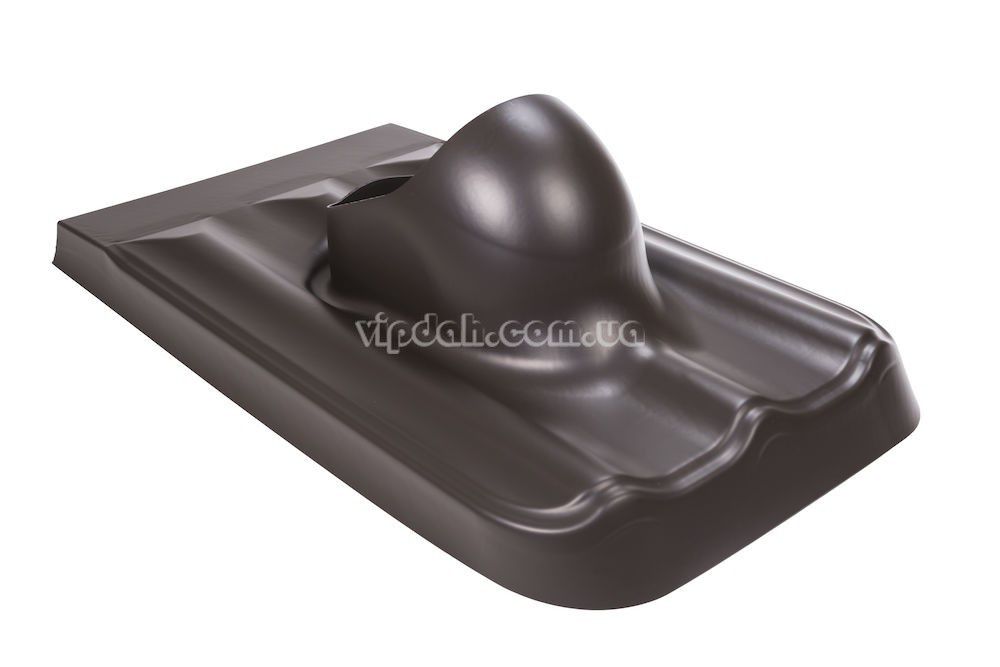

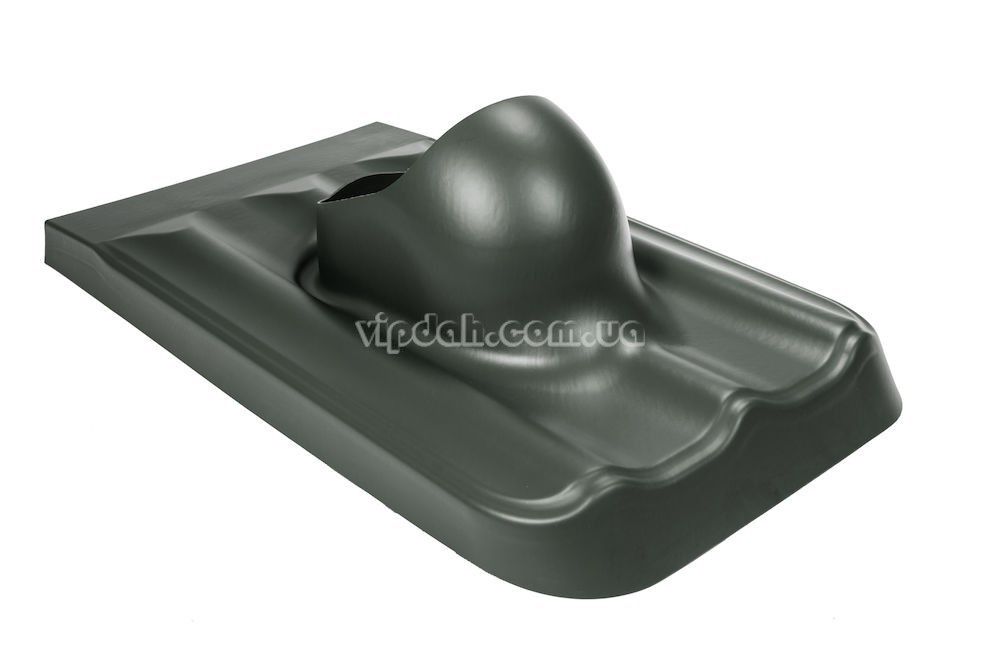

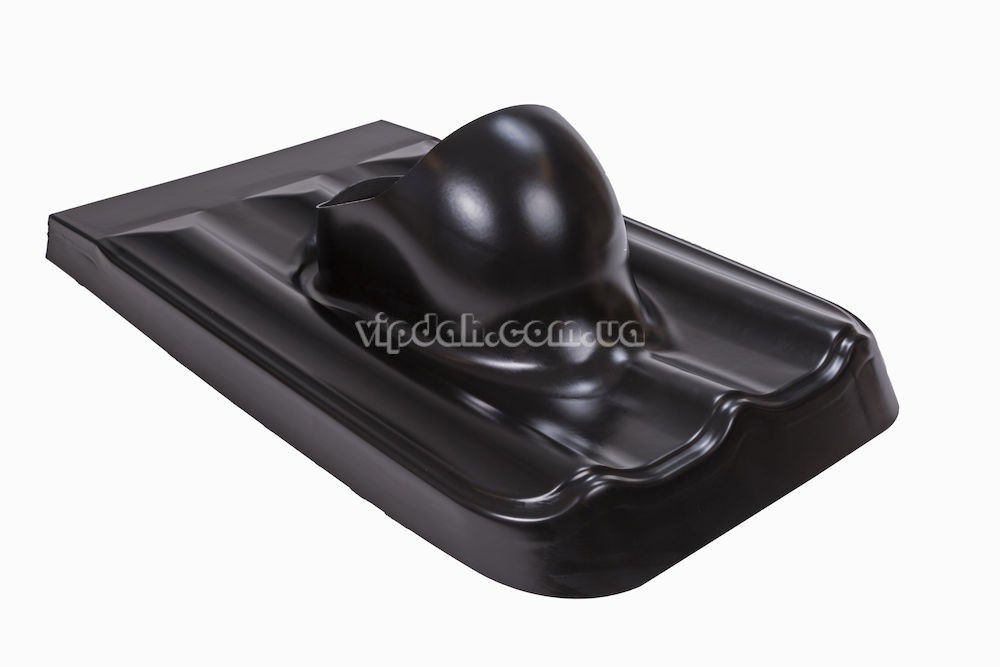

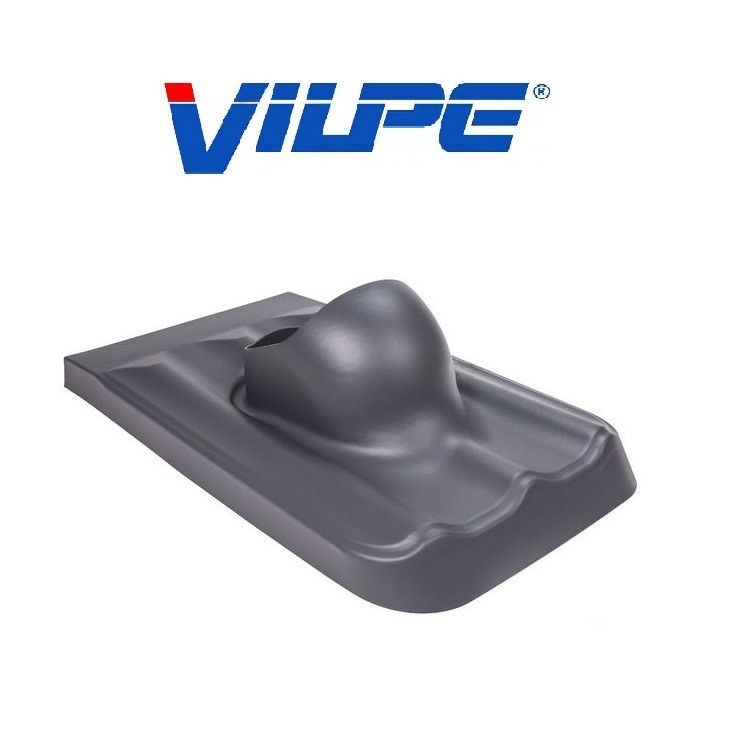

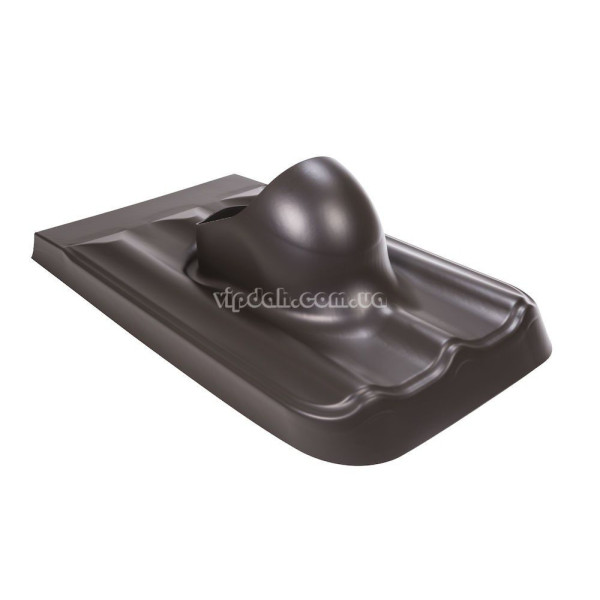

XL -UNIVERSAL / PELTI прохідний елемент для монтажу на металочерепиці незалежно від профілю і на всіх видах цементно-піщаної та керамічної черепиці труб і вентиляторів діаметром 160 -250 мм і XL -Гумові ворота.
У прохідного елемента вирізається профіль нижнього торця і бічних поверхонь відповідно до профілю покрівельного покриття, що дозволяє забезпечити повну герметичність монтажу. Верхній край заводиться під коник або ущільнюється стрічкою для примикань.
Розміри: ширина 544 мм, довжина 960 мм.
Комплект: XL -прохідний елемент, XL -кільце гідрозатвора, ущільнювальна стрічка (3 шт.), Монтажна інструкція і набір кріплення (саморізи 8х65 мм в колір).
Встановлюється при монтажі і на готову покрівлю.
Максимальний кут нахилу покрівлі для труб різного діаметру:
труба Ø 110 мм - 470,
труба Ø 125 мм - 470,
труба Ø 160 мм - 470.
Дані орієнтовні.
Мінімальний рекомендований кут ухилу покрівлі для монтажу 11,50.
